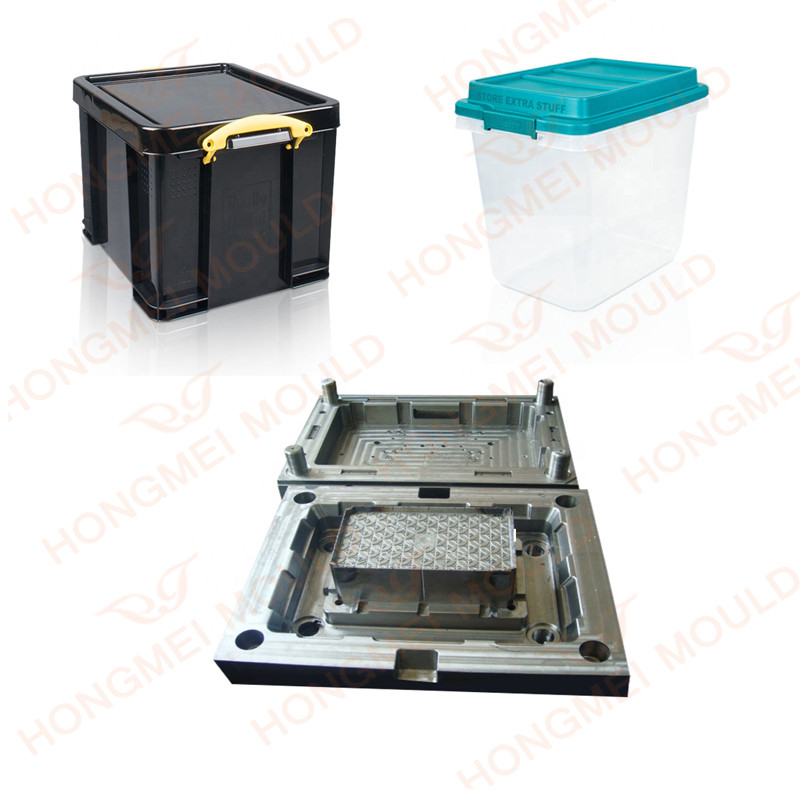

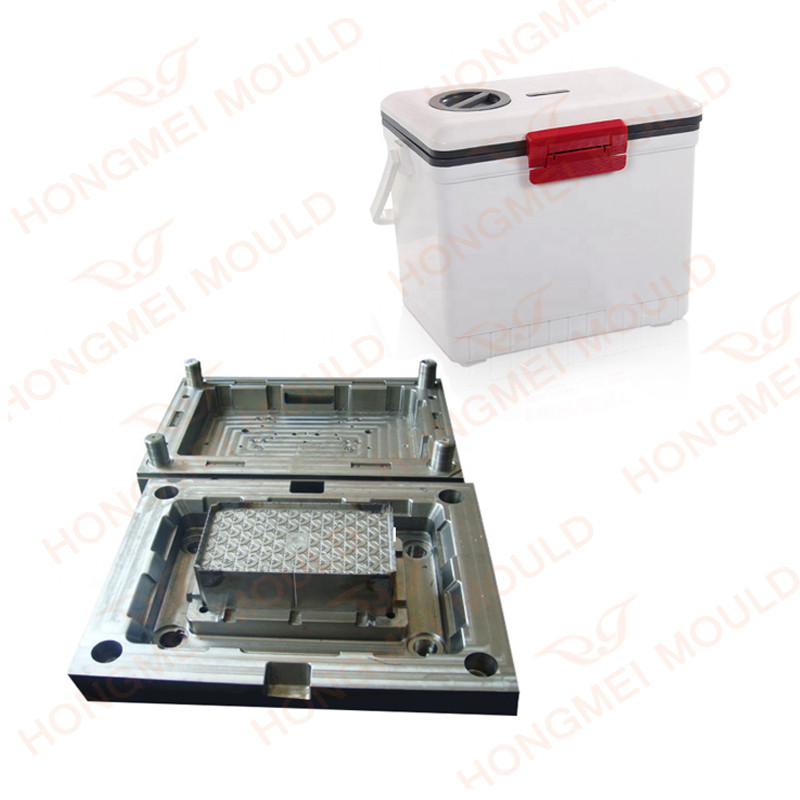

Stampo per cassetta degli attrezzi in plastica
Attenzione al design della scatola
1. lo spessore è uniforme, abbastanza angelo.
2. Levigare ed evitare spigoli vivi.
3. Cancello dello stampo: il corridore è grande e corto, scegliere la posizione del cancello in base al processo di condensazione del ritiro, a volte è necessario aggiungere bene un materiale freddo.
4.Cassetta degli attrezzi in plasticaMuffasuperficie ordinata e pulita, rugosità inferiore a 0,8.
5. Foro di sfiato e scanalatura sufficienti per rilasciare aria e gas.
6. Ad eccezione del materiale PET, lo spessore non deve essere inferiore a 1 mm.
Prova della muffa
Esistono i seguenti tipi di cancelli
(1) Cancello dritto
Il cancello dritto è anche chiamato cancello centrale. Questo cancello ha una bassa resistenza al flusso e un'elevata velocità di alimentazione. Viene comunemente utilizzato negli stampi a cavità singola per formare parti in plastica grandi e profonde. È adatto a tutti i tipi di materie plastiche, soprattutto quelle ad alta viscosità e scarsa fluidità, come PC, PSF, ecc.
Quando si formano parti in plastica poco profonde e piatte con accessi diritti, si verificheranno piegature e deformazioni. Allo stesso tempo, è scomodo rimuovere i cancelli e ci sono segni evidenti di cancelli. A volte, a causa della concentrazione di calore all'ingresso, la cavità viene sigillata tardi e lo stress interno è elevato. Diventa la fonte di crepe, quindi il cancello dovrebbe essere il più piccolo possibile durante la progettazione. Quando si formano parti in plastica a parete sottile, il diametro della radice del punto di iniezione è al massimo 2 volte lo spessore della parete della parte in plastica.
(2) Cancello laterale
Il cancello laterale è anche chiamato cancello laterale. La sua sezione trasversale è rettangolare. Generalmente viene aperto sulla superficie di divisione e alimentato dal lato della parte in plastica. La posizione del cancello può essere scelta ragionevolmente in base alle esigenze. È particolarmente adatto per uno stampo con più cavità. Come mostrato nella Figura 10-12, generalmente prendere la larghezza B=1,5 mm~5 mm, lo spessore h=0,5 mm~2 mm (può anche prendere lo spessore della parete della parte in plastica 1/3~2/3), e la lunghezza L=0,7 mm~ 2 mm.
(3) Cancello a punti
Il point gate, noto anche come pin point gate, è un gate di piccole dimensioni, come mostrato nella Figura 10-14. La plastica fusa lo attraversa con un'elevata velocità di taglio. È ampiamente utilizzato in varie parti in plastica a forma di conchiglia. Quando lo stampo viene aperto, il cancello può rompersi da solo.
La giunzione tra il cancello e la parte in plastica può essere progettata per avere una piccola sporgenza per evitare danni alla parte in plastica quando il cancello a punta viene rotto.
Il punto di accesso ha una sezione trasversale ridotta e una rapida condensazione, che non favorisce l'alimentazione. Non è adatto per parti in plastica più spesse.
(4) Porta latente
Conosciuto anche come cancello a taglio, è un'evoluzione del cancello a punta, il cancello a punta viene utilizzato per lo stampo a tre piastre e il cancello latente viene utilizzato per lo stampo a due piastre, semplificando così la struttura dello stampo. La porta latente è posizionata nella parte nascosta all'interno o all'esterno della parte in plastica, il che non influisce sull'aspetto della parte in plastica. Il cancello viene tagliato quando la parte in plastica viene spinta fuori, ma è necessaria una forte spinta, cosa non adatta per plastiche resistenti.

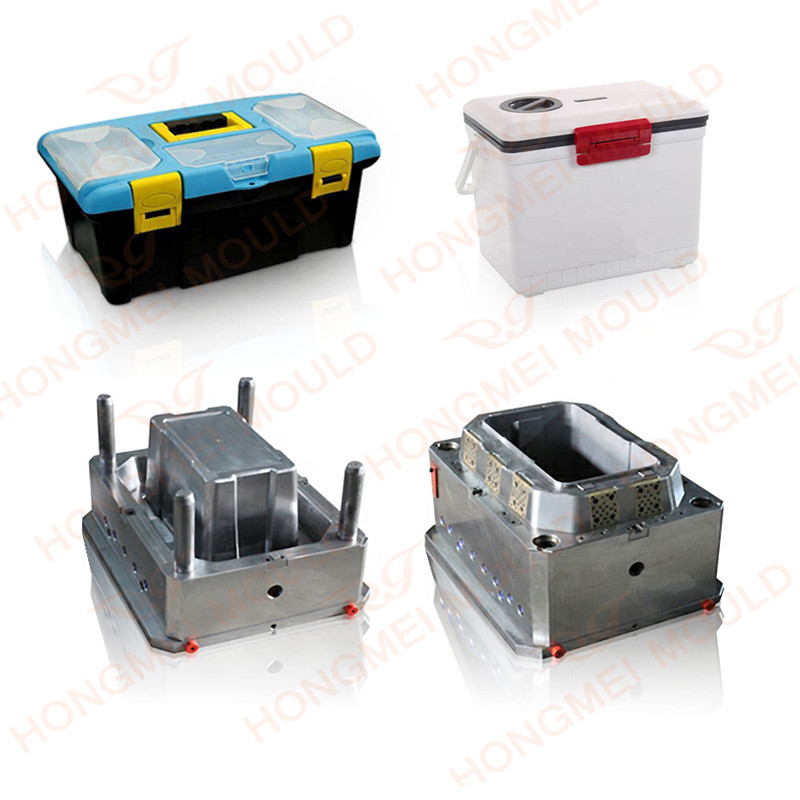

Stampo per cassetta degli attrezzi in plasticascegliamo un cancello grande con canale caldo, cavità singola.
Pacchetto e consegna
Passaggio 1: stampo avvolto con pellicola protettiva per evitare la ruggine.
Passaggio 2: mettereStampo per cassetta degli attrezzi in plasticae accessori in custodia di legno.
Passaggio 3: coprire il coperchio e incollare il segno per la consegna.
Vantaggio della muffa Hongmei
* Tempo: il tempo di realizzazione dello stampo dipende dalle dimensioni dello stampo e dalla complessità o meno. Ma non consegniamo mai lo stampo in ritardo a meno che il cliente non cambi. E disponiamo di macchine CNC e macchine per incidere internamente.
* Servizio: Designer: 5 persone
Operaio:20 persone
Test della muffa Persone:2 persone
Vendite:7 persone
Controllo qualità: 1 persona
Quindi, indipendentemente da quali parti presentano problemi, potremmo risolverli in tempo.
