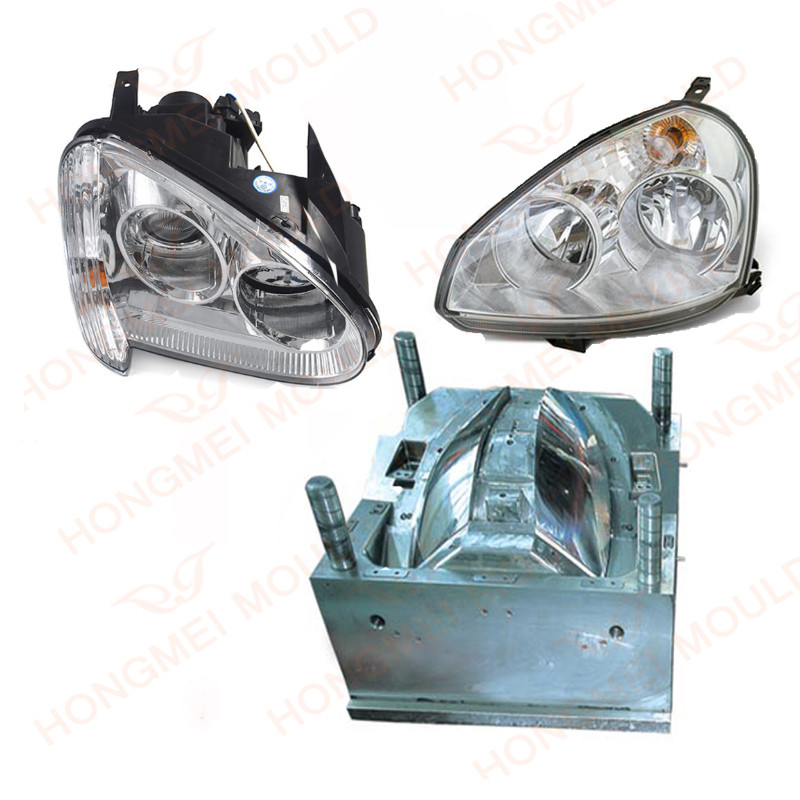

Stampo ad iniezione per copertura lampada per auto
Stampo di plastica: stampo ad iniezione per coperchio della lampada per auto
Cavità dello stampo: 1+1
Canale caldo: 4 gocce con batterie di riscaldamento “HOTSET”, termoregolatore separato
Acciaio per cavità dello stampo: DIN 1.2738
Acciaio per stampi: DIN 1.2312
Inserto cursore stampo: DIN 1.2738 con nitrurazione
Attivazione dell'inserto centrale: 4 cilindri idraulici
Materiale plastico: ABS
Tempo di ciclo: 40 secondi
Tempi di consegna: 50 giorni
Qualsiasi altro requisito puoi discutere con noi.
Introduzione alla lampada per auto
I componenti principali delle luci anteriori e posteriori sono: lenti sinistra e destra, cornici decorative sinistra e destra, gusci delle luci destra e sinistra e specchietti destro e sinistro.
Requisiti di aspetto della lampada per auto
1 . Lente ottica
Il prodotto è trasparente, il lato interno ha un motivo, la richiesta estetica è elevata
2 . Custodia ornamentale
L'aspetto del prodotto è alluminizzato e alcune zone necessitano di essere satinate
3 . Il guscio della lampada
Prodotti per funzioni interne, fori del tappo, fori del coperchio posteriore e altri requisiti di assemblaggio.
4 . Riflettore
Prodotti galvanici, esistono requisiti severi per la distribuzione della luce e l'aspetto della placcatura in alluminio
Struttura di progettazione dello stampo
La plastica del guscio leggero automobilistico è facile da aderire al fenomeno dello stampo fisso, per risolvere la prevenzione della progettazione dello stampo fisso in plastica del guscio della lampada è:
* Prima di progettare lo stampo, verificare se la pendenza di rilascio dell'area con grande forza di serraggio delle parti in plastica è maggiore di 3 gradi o superiore e provare a progettarlo a più di 5 gradi per evitare di attaccare lo stampo fisso e trascinare danni dello parti in plastica.
* Il modello invertito è progettato sul lato interno delle parti in plastica dove lo stampo è facile da attaccare e la forza di tenuta è elevata. La profondità del modello invertito è di 0,5~1 mm e il modello invertito è progettato vicino all'angolo arrotondato delle parti in plastica.
* Progettare barre di rinforzo sul lato interno delle parti stampate dove la forza di serraggio è elevata o progettare un gancio invertito sull'asta di spinta.
Il canale dell'acqua di raffreddamento adotta la forma combinata di "tubo dell'acqua verticale + tubo dell'acqua inclinato + pozzo dell'acqua montante" e il sistema di raffreddamento adotta preferenzialmente un tubo dell'acqua verticale. Il prossimo è il tubo dell'acqua inclinato, solo allora UTILIZZA bene il tipo di partizione.
Il canale di raffreddamento combinato è disposto in modo uniforme e vicino alla cavità, adatto per stampi a iniezione con lotti grandi e alta precisione. Il suo difetto è che la lavorazione dei tubi dell'acqua di raffreddamento è più problematica.
Nella progettazione dello stampo, l'area con grande forza di tenuta delle parti in plastica è dovuta alla pendenza dello stampo di oltre 5 gradi e il modello invertito di 0,5 mm di profondità è progettato sul lato dello stampo in movimento.
Pertanto, l'espulsione e la rimozione dello stampo sono fluide, il meccanismo si muove agevolmente, lo stampo è sicuro, stabile e affidabile e lo stampo non aderisce al fenomeno dello stampo fisso, risolvendo con successo il problema delle parti in plastica del guscio della lampada che si attaccano allo stampo fisso. Dopo la produzione di prova, il modello ha un buon effetto di carico e dimensioni stabili.
Vantaggio dell'azienda di stampi Hongmei
- Progettazione gratuita: inclusa la progettazione di parti e stampi
- Servizio: servizio online 24 ore su 24
- Attrezzature: fresatrici a cinque assi ad alta velocità
Fresatrici a tre assi ad alta velocità
Fresatrici CNC
Foratrici per fori profondi
Fresatrici di grandi dimensioni
Macchine per incisione CNC
Scintille elettriche (EDM)
tronchese
